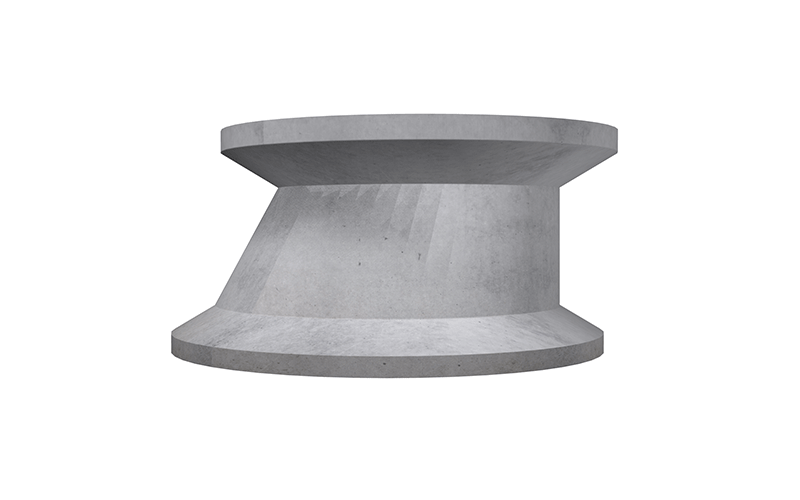

片面斜壁 下水道用マンホール側塊
【 600C 】イメージ
【webAR】はスマートフォンでご覧ください
片面斜壁 下水道用マンホール側塊
仕様寸法表（単位mm）
| 名称 | A | B | C | D | E | F | G | G` | H | I | I` | J | 横鉄筋 | 縦鉄筋 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600A | 600 | 900 | 250 | 150 | 1100 | 1200 | 60 | 60 | 300 | 50 | 60 | 30 | (らせん)径6mm 6巻 | 径6mm 20本 | 330kg |
| 600B | 600 | 900 | 250 | 150 | 1100 | 1200 | 60 | 60 | 450 | 50 | 60 | 30 | (らせん)径6mm 8巻 | 径6mm 20本 | 375kg |
| 600C | 600 | 900 | 250 | 150 | 1100 | 1200 | 60 | 60 | 600 | 50 | 60 | 30 | (らせん)径6mm 10巻 | 径6mm 30本 | 450kg |
| 600D | 600 | 1200 | 250 | 150 | 1100 | 1500 | 90 | 70 | 600 | 50 | 60 | 30 | (らせん)径6mm 12巻 | 径6mm 36本 | 620kg |
製品図面ダウンロード
製品カタログ
PDF形式
DWG形式
マンホール 関連製品
マンホール直壁
【900A】【900B】【1200A】【1200B】【1500A】【1500B】お問い合わせ下さい。
マンホール片面斜壁
【600A】【600B】【600C】【600D】お問い合わせ下さい。
人孔調整用ブロック
【H50】【H100】【H150】【H200】お問い合わせ下さい。
