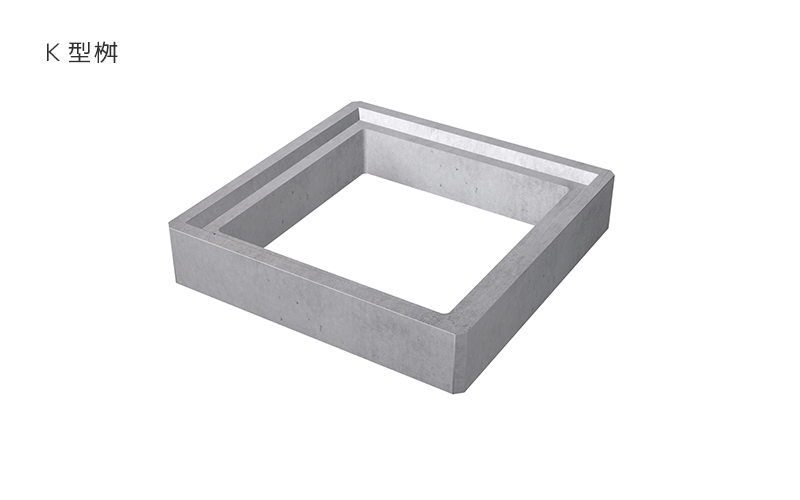

Ｋ型桝
汚水・排水桝
【 汚水・排水桝600×300 】イメージ
【webAR】はスマートフォンでご覧ください
K型桝は抉りが無し、汚水・排水桝は抉りが有るタイプになります。
仕様寸法表（単位mm）
| Ｋ型桝 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | A | B | C | D | E | F | G | a鉄筋 | b鉄筋 | 重量 |
| 360×300H | 360 | 300 | 80 | 520 | - | - | - | 径4mm 3本 | 径4mm 12本 | 97 kg |
| ★360×150H | 360 | 150 | 80 | 520 | - | - | - | 径4mm 2本 | 径4mm 12本 | 47 kg |
| 450×300H | 450 | 300 | 80 | 610 | - | - | - | 径5mm 3本 | 径5mm 12本 | 118 kg |
| ★450×150H | 450 | 150 | 80 | 610 | - | - | - | 径5mm 2本 | 径5mm 12本 | 57 kg |
| 600×300H | 600 | 300 | 80 | 760 | - | - | - | 径6mm 3本 | 径6mm 16本 | 153 kg |
| ★600×150H | 600 | 150 | 80 | 760 | - | - | - | 径6mm 2本 | 径6mm 16本 | 75 kg |
| 汚水・排水桝 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | A | B | C | D | E | F | G | a鉄筋 | b鉄筋 | 重量 |
| ★360×300H | 360 | 300 | 80 | 520 | 150 | 192 | 30 | 径4mm 3本 | 径4mm 12本 | 95 kg |
| ★450×300H | 450 | 300 | 80 | 610 | 150 | 192 | 30 | 径5mm 3本 | 径5mm 12本 | 116 kg |
| ★600×300H | 600 | 300 | 80 | 760 | 200 | 240 | 30 | 径6mm 3本 | 径6mm 16本 | 147 kg |
※ ★は受注生産となります
