Ｕ字溝用 ツバ付グレーチング蓋
【 細目・普通目 】イメージ
【webAR】はスマートフォンでご覧ください
ツバ付グレーチング蓋。普通目・細目それぞれサイズ展開は90～300mm

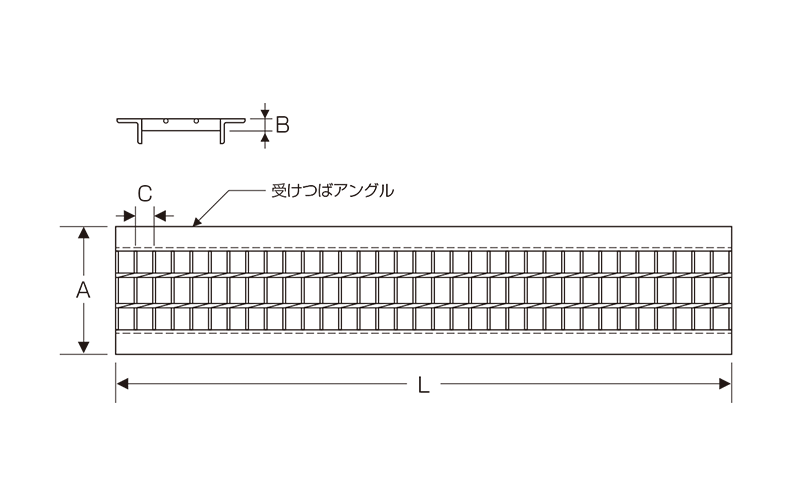

仕様寸法表（単位mm）
| 名称 | A | B | C | L | 受けツバアングル | |
|---|---|---|---|---|---|---|
| 普 通 目 | 90 | 134 | 19 | 33 | 995 | L=3×30×30 |
| 120 | 164 | 19 | 33 | 995 | L=3×30×30 | |
| 150 | 210 | 19 | 30 | 995 | L=5×40×40 | |
| 180 | 240 | 19 | 30 | 995 | L=5×40×40 | |
| 240 | 300 | 25 | 30 | 995 | L=5×40×40 | |
| 300 | 360 | 25 | 30 | 995 | L=5×40×40 | |
| 細 目 | 90 | 134 | 19 | 12.5 | 995 | L=3×30×30 |
| 120 | 164 | 19 | 12.5 | 997 | L=3×30×30 | |
| 150 | 194 | 19 | 12.5 | 997 | L=3×30×30 | |
| 180 | 224 | 19 | 12.5 | 997 | L=3×30×30 | |
| 240 | 284 | 19 | 12.5 | 997 | L=3×30×30 | |
| 300 | 360 | 25 | 12.5 | 997 | L=5×40×40 | |
※ 荷重はすべてT-2となります。
※ T-2以上をお求めの場合はお問い合わせ下さい。
